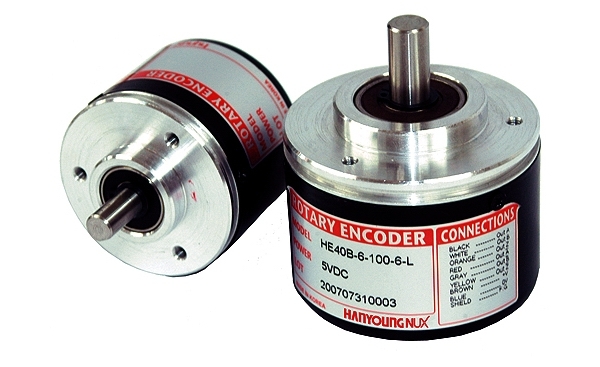

產品編號：HE系列旋轉編碼器
產品說明：
| HE(軸型) |
| |
- 電源電壓的輸入范圍大
- 多種輸出式樣
- 方便的安裝構造
- 增加型 |
| 型名 |
HE B- ---N- |
HEB- ---O- |
HEB- ---T- |
HEB- ---L- |
| 輸出形態 |
NPN電壓輸出 |
NPN集電極開路輸出 |
圖騰柱輸出 |
Line Driver 輸出 |
電
氣
的
式
樣 |
輸出形式 |
A狀, B狀, Z狀 |
A狀, B狀, Z狀, /A狀, /B狀, /Z狀 |
| 輸出相位差 |
A狀, B狀間的相位差 : T/4 ± T/8(A狀的 1周期 = T) |
| 最大應答頻率 |
300 kHz |
| 額定電壓 |
5 - 12 V d.c / 12 - 24 V d.c ± 5% |
5 V d.c ± 5% |
| 消耗電流 |
70 mA 以下(無負荷時) Line Driver 輸出 30 mA(無負荷) |
| 連接方式 |
電線引出式 |
| 控制輸出 |
| 負荷電壓:30 V 以下 |
| 負荷電流:30 mA 以下 |
| 殘留電壓:0.4 V以下 | |
| Low時 |
| 負荷電流:30 mA 以下 |
| 殘留電壓:0.4 V 以下 |
| High時 |
| 負荷電流:10 mA 以下 |
| 殘留電壓:額定電壓 |
| -2.5 V 以上 | |
| Low時 |
| 負荷電流:20 mA 以下 |
| 殘留電壓:0.4 V 以下 |
| High時 |
| 負荷電流:20 mA以下 |
| 殘留電壓:2.5 V 以上 |
| |
| 應答速度 |
1μs 以下(配線長 1.5 m l sink=30 mA) |
機
械
的
式
樣 |
起動轉矩 |
| ?40: 40 gf · cm(0.004 N · m 以下) |
| ?50: 80 gf · cm(0.008 N · m 以下) | |
| 軸轉動慣量 |
| ?40: 40 g · cm2 以下, ?50: 80g · cm2 以下 | |
| 軸容許負荷 |
| ?40: Radial: 2 kgf 以內, Thrust: 1 kgf 以內, |
| ?50: Radial: 2.5 kgf 以內, Thrust: 1.2 kgf 以內 | |
| 最大容許旋轉數 |
|
| 軸承壽命 |
|
| 絕緣阻抗 |
| 100 MΩ 以上(端子和 CASE 之間 500 V d.c 兆為基準 | |
| 耐電壓 |
| 800 V a.c (60 Hz時 1分鐘，端子和 CASE 之間 500 V d.c 兆為基準 | |
| 耐振動 |
| 10 - 55 Hz(周期 1分鐘), 復振幅: 1.5mm, X · Y · Z 各軸方向2小時 | |
| 耐沖擊 |
| ?40: 50 G 以下, ?50: 75 G 以下 | |
| 使用周圍溫度 |
| -10 ~ 60 °C(但，未結冰狀態), 保存時: -25 ~ 85 °C |
|
| 使用周圍濕度 |
|
| 保護構造 |
| IP 50 構造(IEC 規格) | |
| 配線式樣 |
| 5 P, ?5.0 mm, 長: 1.5 m, 防護電纜 |
| (Line Driver 型: 8P, ?5.0 mm, 長度: 1.5 m, 防護電纜) | |
| 重量 |
|
| 附屬品 |
| ?8.0 mm Coupling, Bracket(?40 mm Bracket另售) | |
| 型名 |
代碼 |
內容 |
| HE |
- |
|
|
|
|
|
軸形旋轉編碼器(增量式) |
| 外徑 |
40B |
6 |
|
|
|
|
外徑 : ? 40 mm : ? 6 mm |
| 8 |
|
|
|
|
外徑 : ? 40 mm : ? 8 mm 選擇式樣 : (Option) |
| 50B |
8 |
|
|
|
|
外徑 : ? 40 mm : ? 8 mm |
| 分辨率(脈沖數 PR) |
* |
|
|
|
參照脈沖代碼表 |
| 輸出狀 |
2 |
|
|
A, B 狀 輸出 |
| 3 |
|
|
A, B, Z 狀 輸出 |
| 3C |
|
|
A, B, /Z 狀 輸出 |
| 4 |
|
|
A, B, /A, /B 狀 輸出 |
| 6 |
|
|
A, B, Z, /A, /B, /Z 狀 輸出 |
| 控制輸出 |
N |
|
NPN 電壓輸出 |
| O |
|
NPN 集電極開路輸出 |
| T |
|
Totem Pole 圖騰柱輸出 |
| L |
|
Line Drive 輸出 |
| 配線式樣 |
* |
一般型（電線型） |
| C |
連按器型（開發中） | |
