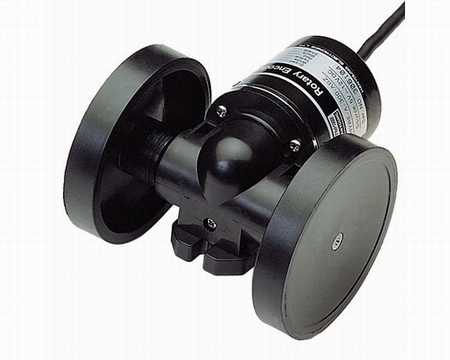

名稱：韓榮(HANYOUNG)附輪旋轉編碼器PSC
詳細信息
產品編號：PSC附輪旋轉編碼器產品說明：
| PSC series | |
| - 5 ~ 24V d.c，電源電壓的輸入范圍大 - 方便的安裝構造 - 增加型(Increment Type) | |
| 型名 |
|
|
| |||||||||||||||||||
| 輸出形態 | NPN 電壓輸出 | NPN 集電極開路 | 圖騰柱輸出 | |||||||||||||||||||
| 電氣的式樣 | 輸出形式 | A狀, B狀(PSC-MB- - , PSC-MC- - , PSC-YC- - 還可輸出 Z狀.) | ||||||||||||||||||||
| 輸出相位差 | A, B狀間的相位差 : T/4±T/8(A狀的 1周期 = T) | |||||||||||||||||||||
| 最大應答頻率 | 180 ? | |||||||||||||||||||||
| 額定電壓 | 5 - 24 V DC ±10 % | |||||||||||||||||||||
| 消耗電流 | 60 ? 以下 | |||||||||||||||||||||
| 連接方式 | 電線引出式 | |||||||||||||||||||||
| 控制輸出 | 負荷電壓 : 30 V 以下 負荷電流 : 30 ? 以下 殘留電壓 : 0.4 V 以下 |
| ||||||||||||||||||||
| 應答速度 | 1 ? 以下(配線長 1.5 m 1sink= 30 mA) | |||||||||||||||||||||
| 機械的式樣 | 起動轉矩 | 200 gf?cm (19600 u N.m) 以下 | ||||||||||||||||||||
| 軸轉動慣量 | 800 g?? (8 x 10-6 kg?㎡) 以下 | |||||||||||||||||||||
| 軸容許負荷 | Radial : 0.1 mm 以內, Thrust : 0.2 mm 以內 | |||||||||||||||||||||
| 最大容許旋轉數 | 5000 rpm | |||||||||||||||||||||
| 軸承壽命 | 1.2 x 108 / rpm : 時間 | |||||||||||||||||||||
| 絕緣阻抗 | 500? 以上 (端子和 CASE 之間) | |||||||||||||||||||||
| 耐電壓 | 500 V AC (60 ?時 1分鐘 端子和 CASE之間) | |||||||||||||||||||||
| 耐振動 | 10 - 55 ? (周期1分鐘), 復振幅 : 1.5mm, X?Y?Z 各軸方向2小時 | |||||||||||||||||||||
| 耐沖擊 | 75 G 以下 | |||||||||||||||||||||
| 使用周圍溫度 | -10 - 60 ℃(但, 未結冰狀態), 保存時 : -25 - 85 ℃ | |||||||||||||||||||||
| 使用周圍濕度 | 35 - 85 % R.H. | |||||||||||||||||||||
| 保護構造 | IP 50 (IEC規格) | |||||||||||||||||||||
| 配線式樣 | 5 P, Φ6.0 mm, 長度 : 1.5m, 防護電纜 | |||||||||||||||||||||
| 重量 | 約 625 g | |||||||||||||||||||||
