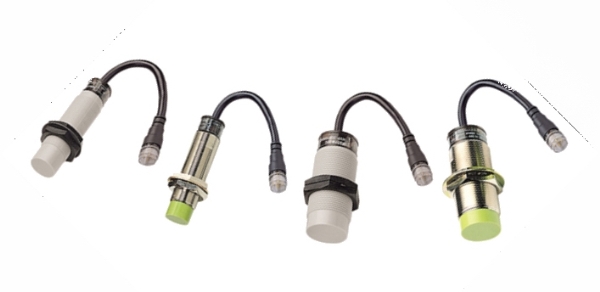

韓榮(HANYOUNG)HCP電容式接近開關

- 因是靜電容量型，可檢出金屬，非金屬（木材，紙，樹脂，玻璃等）
  - 防護型能以非突出狀態安裝到金屬面上
  - 因是3線式可配線電壓/無電壓輸入
  - 因是圓柱型距離設定及安裝容易
  - 因是電纜引出型，防水性優秀

中繼連接器引出型(靜電容量型) 直流?圓柱型(3線式)

外形
檢測面		? 18 圓柱型		? 30 圓柱型
型名	NPN	HCP-18R8NCR	HCP-18RP8NCR	HCP-30R15NCR	HCP-30RP15NCR
	PNP	HCP-18R8PCR	HCP-18RP8PCR	HCP-30R15PCR	HCP-30RP15PCR
防護(Shield)		None shield
標準檢測體		鐵 50x50x1 mm (接地狀態)
檢測距離		8 mm (VR 可變式)		15 mm (VR 可變式)
設定距離		0 ~ 6.4 mm		0 ~ 12.0 mm
滯后作用		檢測距離的 10 % 以下
應答頻率		50 Hz
電源電壓		12 ~ 24 V d.c(10~30 V d.c)
控制輸出		200 mA Max.(阻抗負荷)
消耗電流		10 mA 以下 (使用12 V d.c 時)
殘留電壓		1.5 V以下(使用24 Vd.c, 200 mA 時)
使用周圍溫度		-25 ~ 70 ℃ (20 ℃時對檢測距離的±10 % 以下)
絕緣阻抗		50 M?以上(500 V d.c兆基準)
耐電壓		2000 V a.c (50/60 Hz 時1分鐘. 充電部與外殼間)
耐振動		10 ~ 55 Hz (周期1分鐘), 復振幅: 1.5 mm, X ? Y ? Z 各軸方向2小時
耐沖擊		500 m/s2 (約 50G), X ? Y ? Z 各軸方向3次
動作顯示燈		赤色LED
保護回路		內裝過電流保護回路，Surge保護回路，電源逆連接保護回路
保護構造		IP 67(IEC規格)
材質		黃銅 圓柱型	塑膠 圓柱型	黃銅 圓柱型	塑膠 圓柱型
		檢測面: PBT樹脂, 固定器:PC

型名	代碼								內容
	-								近接傳感器
檢測方式	HYP-								高頻率發振型
	HCP-								靜電容量型
檢測面大小		*							檢測面長度(徑或一邊).
外形構造			S						角柱型(Square type)
			R						圓柱型(round type)
			RL						長圓柱型(Long round type)
			RP						圓柱型(塑膠)※只限于靜電容量型.
檢測距離				*					參照檢測距離
電源及輸出					N				NPN (直流 3線式)
					P				PNP (直流 3線式)
					T				直流 2線式
					A				?? 2線式
輸出狀態						A			正常開放(Normal open)
						C			正常關閉(Normal close)
檢測方向 (只限于角柱型)							F		檢測前面(Front detecting type)
							U		檢測上面(Upper detecting type)
							S		檢測側面(Side detecting type)
電纜構造								*	無顯示(電纜型).
								C	連接器型
								CR	中繼連接器型
* 頻率區分								D	異頻率型
