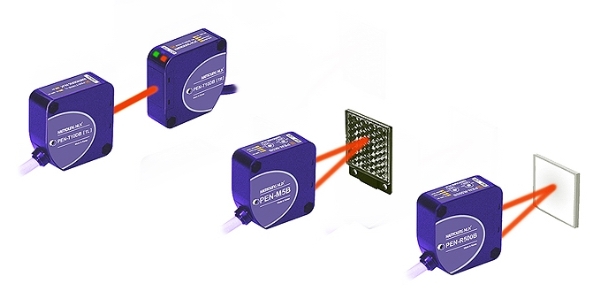

名稱：韓榮(HANYOUNG)光電傳感器PEN系列
詳細信息
韓榮(HANYOUNG)光電傳感器PEN系列
- 帶動作顯示燈
- 感度調整用電位器
- NPN/PNP同時輸出
- 內置變頻器光干擾防止回路
| 外形 |
| |||||||||
| 型號 | PEN-T10DB | PEN-R700B | PEN-M5B | |||||||
| TYPE | 透射型 | 擴散反射型 | 回歸反射型 | |||||||
| 檢測距離 | 10 m | 700 mm | 0.1 ~ 5 m | |||||||
| 檢測物體 | ? 20 mm 以上 非透明體 |
白色無光澤紙 200*200mm | ? 60 mm 以上 非透明體 | |||||||
| 電源電壓 | 24 - 240 V d.c/a.c ± 10 %, 50/ 60 Hz | |||||||||
| 消耗電流 | 投光器 : 35 mA 以下 受光器 : 20 mA 以下 |
45 mA 以下 | ||||||||
| 動作模式 | 入光動作 (Light ON) / 遮光動作 (Dark ON) ※ 根據模式電位器的選擇 | |||||||||
| 感度調整 | - | 內置感度調整電位器 | ||||||||
| 控制輸出 |
| |||||||||
| 應答速度 | 1 ms以下 | |||||||||
| 應次距離 | - | 檢測距離的 20%以內 | - | |||||||
| 投光用光源 | 紅外線 LED(遍照式) | |||||||||
| 動作顯示燈 | 輸出顯示 : 紅色 LED(投光器上紅色是電源顯示) , 穩定顯示 : 綠色 LED | |||||||||
| 材質 | 外殼 | 耐熱 ABS | ||||||||
| 鏡片 | 聚碳酸酯PC | |||||||||
| 保護回路 | 內置短路保護回路, 電源逆接保護回路, 變頻器光干擾防止回路 | |||||||||
| 連接方法 | 電纜引出型(電線數 : 4p, 外徑 : ? 6mm, 長度 : 2mm) ※ 但投光器是 2p | |||||||||
| 環境照度 | 太陽光 : 11000 lx 以下, 白熾燈 : 3000 lux 以下 | |||||||||
| 環境溫度 | -20 - 65 °C | |||||||||
| 環境濕度 | 35 - 85 % R.H. (但不可有結露現象 ) | |||||||||
| 保護構造 | IP 64 (IEC) | |||||||||
| 振動(耐久) | 10 - 55 Hz 復振幅 0.75mm, X, Y, Z 各方向 2小時(但是關閉電源的狀態下) | |||||||||
| 電壓(耐久) | 1000 V AC(50 / 60 Hz 時1分鐘 ) | |||||||||
| 沖擊(耐久) | 500 ? (約 50G), X.Y.Z 各方向 3次 | |||||||||
| 絕緣阻抗 | 20 MΩ以上(500 V DC兆， 充電部和外殼間) | |||||||||
| 型號 | 代碼 | 內容 | |||
| PEN - |  |
|
|
長距離光電傳感器 | |
| 檢測方式及檢測距離 | T | 10 | 透射型(Through - beam) | 10 m | |
| M | 5 | 回歸反射(Retro - reflection) | 0.1 - 5 m | ||
| R | 700 | 擴散反射型(Diffuse - reflection) | 700 mm | ||
| 電源電壓 | A | 24 - 240 V a.c / d.c ± 10 %, 50 - 60 Hz | |||
| B | 12 - 24 V d.c ± 10 % | ||||
