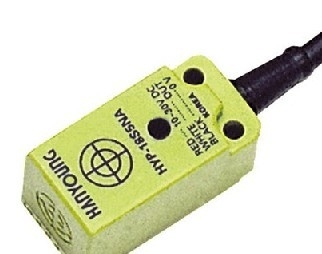

名稱：韓榮(HANYOUNG)HYP電感式接近開關
詳細信息
韓榮(HANYOUNG)HYP電感式接近開關
HYP 直流, 角柱形, 3線式
- 應答速度快
- 因是塑膠構造，耐酸性強
- 因是3線式，可配線電壓/無電壓輸入
- 因是電纜引出式，防水性優秀
電纜引出式(高頻率發振型)直流?角柱型(3線式)
| 外形 |
|
|
|
| |||||||||||||
| 檢測面 | 18X18 角柱型 | 25X25 角柱型 | 30X30 角柱型 | 40X40 角柱型 | |||||||||||||
| 型名 | NPN | HYP-18S5N |
HYP-18S8N |
HYP-25S5N |
HYP-25S8N |
HYP-25S12N |
HYP-30S10N |
HYP-30S15N |
HYP-40S20N | ||||||||
| PNP | HYP-18S5P |
HYP-18S8P |
HYP-25S5P |
HYP-25S8P |
HYP-25S12P |
HYP-30S10P |
HYP-30S15P |
HYP-40S20P | |||||||||
| 標準檢測體 mm | 鐵 18X18X1 | 鐵 25X25X1 | 鐵 25X25X1 | 鐵 30X30X1 | 鐵 35X35X1 | 鐵 30X30X1 | 鐵 45X45X1 | 鐵 50X50X1 | |||||||||
| 檢測距離 | 5 mm | 8 mm | 5 mm | 8 mm | 12 mm | 10 mm | 15 mm | 20 mm | |||||||||
| 設定距離 | 0~4.0 mm | 0~6.4 mm | 0~4.0 mm | 0~6.4 mm | 0~9.6 mm | 0~8.0 mm | 0~12.0 mm | 0~16.0 mm | |||||||||
| 滯后作用 | 檢測距離的 10 % 以下 | ||||||||||||||||
| 應答頻率 | 500 Hz | 300 Hz | 350 Hz | 250 Hz | 200 Hz | 250 Hz | 100 Hz | 100 Hz | |||||||||
| 電源電壓 | 12~24 V d.c (10~30 V d.c) | ||||||||||||||||
| 控制輸出 | 200 mA Max.(阻抗性負荷) | ||||||||||||||||
| 消耗電流 | 10 mA 以下 (使用12 V d.c時 ) | ||||||||||||||||
| 殘留電壓 | 1.5 V以下(使用24 V d.c, 200 mA 時) | ||||||||||||||||
| 使用周圍溫度 | -25 ~ 70℃ (20℃時 對檢測距離 ±10% 以下) | ||||||||||||||||
| 絕緣阻抗 | 50 M?以上(500 V d.c兆基準) | ||||||||||||||||
| 耐電壓 | 2000 V a.c (在50/60 Hz 1分鐘, 充電部與外殼間) | ||||||||||||||||
| 耐振動 | 10 ~ 55 Hz (周期 1分鐘), 復振幅: 1.5mm, X ? Y ? Z 各軸方向3次 | ||||||||||||||||
| 耐沖擊 | 500 m/s2 (約 50 G), X ? Y ? Z 各軸方向2小時 | ||||||||||||||||
| 動作顯示燈 | 赤色 LED | ||||||||||||||||
| 保護回路 | 內裝過電流保護回路, surge保護回路, 電源逆連接保護回路 | ||||||||||||||||
| 保護構造 | IP 67 (IEC規格) | ||||||||||||||||
| 材質 | 外殼 : PBT樹脂, 固定器（Holder） : NBR. | ||||||||||||||||
| 型名 | 代碼 | 內容 | |||||||
| - |
|
|
|
|
|
|
|
近接傳感器 | |
| 檢測方式 | HYP- | 高頻率發振型 | |||||||
| HCP- | 靜電容量型. | ||||||||
| 檢測面大小 | * | 檢測面長度(徑或一邊). | |||||||
| 外形構造 | S | 角柱型(Square type) | |||||||
| R | 圓柱型(round type) | ||||||||
| RL | 長圓柱型(Long round type) | ||||||||
| RP | 圓柱型(塑膠)※只限于靜電容量型. | ||||||||
| 檢測距離 | * | 參照檢測距離 | |||||||
| 電源及輸出 | N | NPN (直流 3線式) | |||||||
| P | PNP (直流 3線式) | ||||||||
| T | 直流2線式 | ||||||||
| A | 交流2線式 | ||||||||
| 輸出狀態 | A | 正常開放(Normal open) | |||||||
| C | 正常關閉(Normal Close) | ||||||||
| 檢測方向 (只限于角柱型) |
F | 檢測前面(Front detecting type) | |||||||
| U | 檢測上面(Upper detecting type) | ||||||||
| S | 檢測側面(Side detecting type) | ||||||||
| 電纜構造 | * | 無顯示 (電纜型). | |||||||
| C | 連接器型 | ||||||||
| CR | 中繼連接器性 | ||||||||
| * 頻率區分 | D | 異頻率型 | |||||||
| (注) | * 角柱型:記錄檢測面一邊的長度.(18,25,30,40 mm). |
| * 圓柱型: 記錄圓柱的直徑.(8,12,18,30 mm) | |
| * 型名構成例： HYP-18S5NA |
