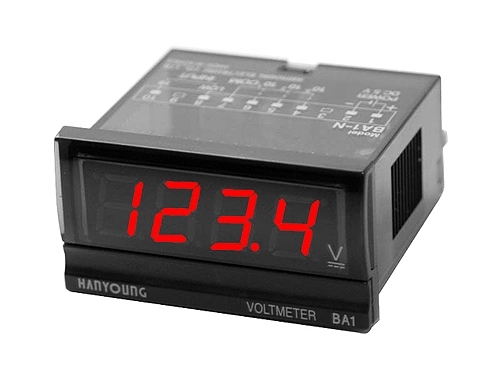

名稱：韓榮(HANYOUNG)電流電壓表BA1系列
詳細信息
產品編號：BA1系列電流電壓表產品說明：
| * BA1 亮又鮮明的LED顯示 | |
|
- 便宜的價格 - 最大顯示1999 - DIN 48 X 24 mm |
|
| 設定 | 顯示專用 | ||
| 電源電壓 | 5 Vdc | 12 - 24 Vdc | |
| 消耗電力 | 約 0.3 W (dc最大負荷時) | 約 0.5 W (dc 最大負荷時) | |
| 絕緣阻抗 | 10 MΩ 以上 (500VDC兆) 外部端子和CASE之間 | ||
| 耐電壓 | 2,000VAC 1分鐘 (外部端子和CASE之間) | ||
| 耐噪音 | 電源端子正常模式 ±200 V, 電源端子共同模式 ±500 V | ||
| 耐振動 | 誤動作 | 10-55 ? 偏振幅 X, Y, Z 各方向 10分 | |
| 耐久 | 10-55 ? 偏振幅 X, Y, Z 各方向2小時 | ||
| 耐沖擊 | 誤動作 | 100? (約10G) | |
| 耐久 | 300? (約30G) | ||
| 使用周圍溫度 | 0 ~ 50 ℃ | ||
| 使用周圍濕度 | 35 ~ 85 % RH | ||
| 使用周圍環境 | 不準有腐蝕性氣體 | ||
| 保存周圍溫度 | -10 ~ 70 ℃ | ||
| 性能 | |||
| 輸入信號 | 直流電流或直流電壓(4 - 20 mA dc, 1 -5 V dc) | ||
| A/D 變換方式 | 2重積分方式 | ||
| 取樣周期 | 2.5 次/秒 | ||
| 應答速度 | 約 3 秒 (最大范圍) | ||
| 最大顯示位數 | 3 ? 位 (±1999) | ||
| 顯示部 | 7 段 LED | ||
| 小數點顯示位置 | 根據端子的連接，可任意選擇 | ||
| 極性顯示 范圍 |
輸入信號相反時會自動顯示 " - " 超過顯示 -1  未達顯示 -1
|
||
| + 測定范圍 |
| ① 直流電壓計 | ||||
| 型名 | 測定范圍 | 分辨率 | 輸入阻抗 | 最大允許輸入電壓 |
| BA1-D101 | 199.9 mV | 100 ? | 100 kΩ | 70 V |
| BA1-D102 | 1.999 V | 1 mV | 1 MΩ | 100 V |
| BA1-D103 | 19.99 V | 10 mV | 1 MΩ | 250 V |
| BA1-D104 | 199.9 V | 100 mV | 10 MΩ | 300 V |
| ※ 精確度 : 指示值的±0.2% ±1 digit(23 ℃ ± 5 ℃) | ||||
| ② 直流電流計 | ||||
| 型名 | 測定范圍 | 分辨率 | 輸入阻抗 | 最大允許輸入電流 |
| BA1-D201 | 199.9 ? | 0.1 ? | 1 kΩ | 10 mA |
| BA1-D202 | 1.999 mA | 1 ? | 100 Ω | 50 mA |
| BA1-D203 | 19.99 mA | 10 ? | 10 Ω | 150 mA |
| BA1-D204 | 199.9 mA | 100 ? | 1 Ω | 500 mA |
| BA1-D205 | 1.999 mA | 1 mA | 使用專用分路 (50 mV) | |
| BA1-D206 | 19.99 A | 10 mA | ||
| BA1-D207 | 199.9 A | 100 mA | ||
| BA1-D208 | 1999 A | 1 A | ||
| ※ 精確度 : 指示值的±0.2% ±1 digit(23 ℃ ± 5 ℃) | ||||
| ③ 直流電壓輸入計 | ||||
| 型名 | 輸入范圍 | 顯示范圍 | 輸入阻抗 | 最大允許輸入電壓 |
| BA1-D111 | 1 ~ 5 V dc | 50.0 | 100 kΩ | 100 V |
| BA1-D112 | 100.0 | 100 kΩ | 100 V | |
| BA1-D113 | 199.9 | 100 kΩ | 100 V | |
| ※ 精確度 : 指示值的±0.2% ±1 digit(23 ℃ ± 5 ℃) | ||||
| ④ 直流電流輸入計 | ||||
| 型名 | 輸入范圍 | 顯示范圍 | 輸入阻抗 | 最大允許輸入電流 |
| BA1-D211 | 4 -20 mA dc | 50.0 | 25 Ω | 150 mA |
| BA1-D212 | 100.0 | 50 Ω | 150 mA | |
| BA1-D213 | 199.9 | 100 Ω | 150 mA | |
| ※ 精確度 : 指示值的±0.2% ±1 digit(23 ℃ ± 5 ℃) | ||||
| 型名 | 型番 | 內容 | |||
| BA1 |
|
|
|
|
|
| 輸入 | D | 10 | 直流電壓 (d.c) | ||
| 20 | 直流電流 (d.c) | ||||
| D | 11 | 直流電壓輸入 (1 - 5 V d.c) | |||
| 21 | 直流電流輸入 (4 - 20 mA d.c) | ||||
| 范圍代碼 | 范圍代碼 參照 | ||||
| 電源電壓 | ? | 無顯示 : 5 V d.c | |||
| A | 12 - 24 V d.c | ||||
