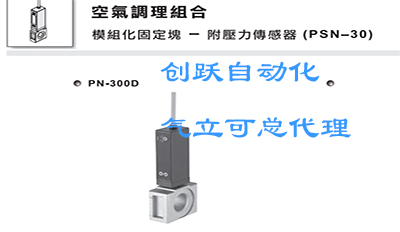

氣立可壓力傳感器PSN(L,V)-10系列壓力的設定
PS-10-03壓力設定前請先將防塵蓋拔起，壓力設定后再將防塵蓋塞入設定旋鈕，以防止異物進入。
壓力微調旋鈕（SET1，SET2)是設定傳感器動作（ON)時之壓力，當逆時針旋轉時，壓力或真空壓設定值會增加；反之，順時針選擇時，壓力或真空壓設定值會減少。
兩線出力的感差值是固定的，感差值是使用壓力范圍的3%
PS-10-01,PS-10-02
壓力設定前請先將防塵蓋撥起，壓力設定后再將防塵蓋塞入設定旋鈕，以防止異物進入。
壓力設定鈕（SET)是設定傳感器動作（ON)時之壓力，當逆時針旋轉時，壓力或真空壓設定值會增加；反之，順時針選擇時，壓力或真空壓設定值會減少。
感應設定旋鈕（HYS)是設定壓力的感差值，欲加大感差值時請逆時針旋轉，設定范圍為使用壓力范圍的10%
調整設定鈕時，請用適合設定旋轉清槽之小螺絲起子，輕輕轉動旋鈕以做調整，轉到旋鈕無法轉動時，請不要再轉動，以免破壞壓力設定旋鈕導致功能失常。
氣立可壓力傳感器比率壓力范圍：0.000～1.000MPa
設定壓力范圍/使用壓力范圍-0.100～1.000MPA
耐壓力：1.5倍的比率壓力范圍
適用氣體：空氣，非腐蝕性，不可燃性
電源電壓：12到24VDC±10%,(連波峰值±10%以下）
消費電流：55MA以下
開關輸出：NPN或PNP變輸出最大負載電流80MA,最大供應電壓30VDC,內部壓降，1V以下（負載電流80MA時）
重復精度：±0.2%F.S±1 digiC 以下
應差模式：可調
氣立可壓力傳感器Window comparator模式：固定3digit
反應時間：2.5MS以下（預防誤動作功能：24MS,192ms 和768ms可選擇）
有輸出短路保護
顯示精度：±0.2%F.S.±1 digi以下（在周圍溫度：25±3℃）
動作顯示燈：綠燈LED（OUT1:時亮燈）紅色LED(OUT2:ON時亮燈）
線性輸出（在比率壓力范圍內）（僅限于輸出型式01，03）：輸出電度：1～5V±2.5%F.S以下（比率壓力范圍下）直線性：±1%F.S以下。
防護等級：IP40
周圍溫度：動作：0～50℃，保護-10～60℃（無水露及不結冰狀況下）
周圍濕度：動作及保存：35～85%RH無水露
耐電壓：100VAC 1分鐘（引線及外殼間）
絕緣阻抗：50MU以上（500VDC)(引線及外殼間）
耐震動：復振幅1.5MM,10HZ,X,Y,Z每個方向各2小時
耐動擎：980M/S平方（100G),X,Y,Z每個方向各3次
溫度特性：±2%F.S以下（0～3度溫度范圍內）
接管口徑：PT1/8”;NPT 1/8” ; G1/8”
電線規格：耐油電線（0.15MM平方）
重量：約67g,(包含2分尺的電線），約35g包含M8 4 PIN 公接頭）
以上是對氣立可壓力傳感器PSN(L,V)-10系列壓力的設定的介紹。謝謝！
