氣立可非接觸式吸盤介紹1
規格分為：PS-20 PS-40 PS-60 使用流體：空氣 使用壓力范圍:0.1～0.7MPA
使用溫度：5～60°c 連接口徑：M3/M5 空氣消耗量（注）L/MIN:80/110/190
提升力（注):1/2/4.6 重量g:15g/70g/135g
材質：鋁合金及不銹鋼。使用壓力：0.5MPA
使用設備：（A)PS-20使用“PU0425"PU軟管*1M
(B)PS-40使用“PU0640"PU軟管*1M
(C)PS-60使用“PU0640"PU軟管*1M

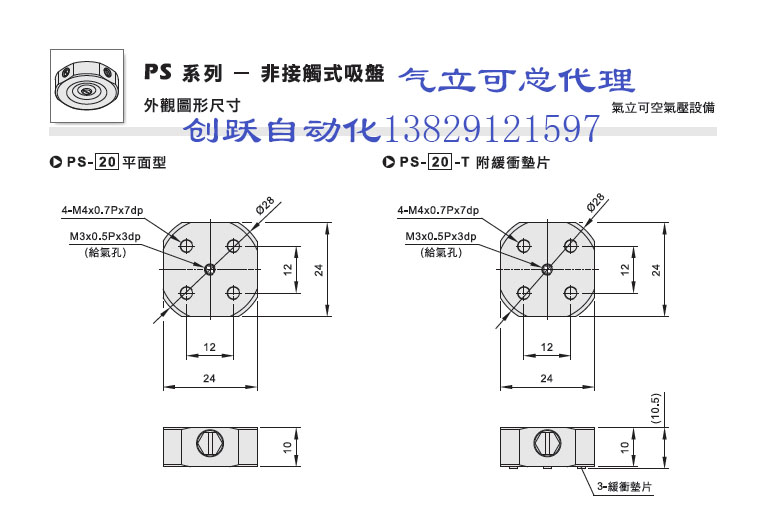

氣立可非接觸式吸盤介紹2訂購稱呼代碼：PS-20-T
PS表示PS系列非接觸式吸盤。20表示機重規格（有20系列的，40系列的，60系列的）T表示緩動墊片（分為無記碼：平面形式。T:附緩沖墊片）
動作原理：
壓縮空氣由上方給氣孔進入本體內部，氣流經過本體內部引導孔流至導氣蓋板，并引導氣流朝非接觸吸盤與工件之間的間隙排出，并使中心部分產生真空吸力；因此達成不接觸工件又可吸取工作之現象，此作動原理為”伯努利現象“之應用。
設計裝置時須注意工件吸附位置之平衡性及工作之重量。
若選用無緩沖墊片形式之吸盤，需設計防工件滑脫治具，以避免工件于移動過程中滑脫。
非接觸吸盤吸附工件移動時須注意其初始速度不可過快，避免工件滑脫。
設計裝置時須注意工件面積不可小于非接觸吸盤面積，因無法產生負壓，無法吸取工件。
設計裝置時非接觸吸盤需水平安裝，若需傾斜或垂直安裝請自行確認其吸附力及充分考量其安全率。
非接觸吸盤前端需加裝過濾器以確保管線內部維持干凈，以避免雜質過多導致流量不足。
若需吸取超薄板件，有孔板件，凹凸不平及質量柔軟之工件需充分了解工件之吸附范圍及特性后，方可進行設備之設計。
氣立可非接觸式吸盤介紹3組裝時注意事項：
組裝時，需是注意氣源的方向，不可弄錯氣源方向之使用。
連接非接觸吸盤前端氣壓管路不宜過長（1M)及彎曲過多，避免流量損失過大，導致吸取力不足。
使用時注意事項：使用前，須確認工作壓力已達設定之工作范圍。
維修保養前，必須先確認管線空氣及電源開關，避免拆裝保養時，造成受傷及產品損壞。
非接觸吸盤外表體汙時，適用棉紙類擦拭或溫水加中性洗劑洗凈，避免使用化學藥劑造成產品損壞。
維修保養完成后，須檢視所有零件已經鎖好及定位，并確認其他配件均安全無恙后，始可開始供應氣源。
